считывателя карт JP-7941W2

Обзор продукта

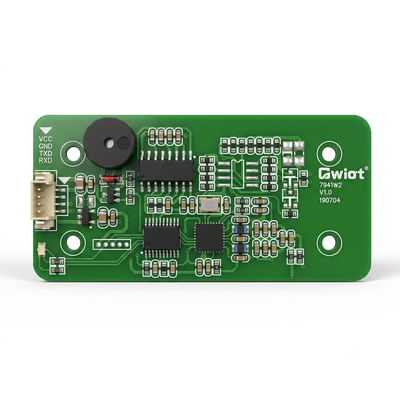

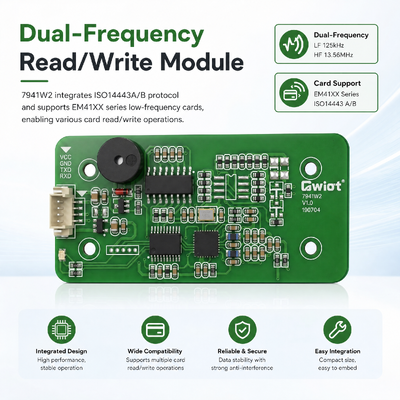

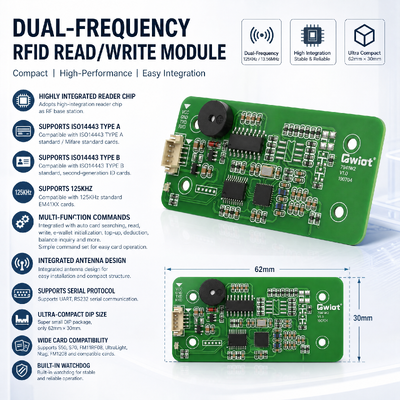

     Модуль считывателя карт JP-7941W2 представляет собой высокоинтегрированный модуль считывателя RFID/NFC на частоте 13,56 МГц, поддерживающий стандартные карты ISO14443 типа A и типа B, включая S50, S70, FM11RF08, UltraLight, Ntag, FM1208 и карты ID второго поколения. Основанный на усовершенствованной радиочастотной базовой станции для чтения/записи со встроенным сторожевым таймером и интегрированной антенной, этот модуль предлагает комплексные операции с картами на основе команд — автоматическое обнаружение, чтение, запись, инициализация электронного кошелька, увеличение, уменьшение и запрос баланса, что обеспечивает простое управление картами без сложной реализации протокола. Модуль предоставляет гибкие последовательные интерфейсы UART и RS232, работает от 3,3 В до 5,5 В с пиковым током менее 60 мА и обеспечивает дальность чтения до 5 см. В компактном корпусе DIP размером 62 мм × 30 мм с интегрированной антенной JP-7941W2 является идеальным выбором для терминалов контроля доступа, систем смарт-оплаты, устройств учета рабочего времени и киосков идентификации.

Ключевые преимущества

• Комплексные операции с картами на основе команд: Встроенный набор команд поддерживает автоматическое обнаружение карт, чтение, запись, инициализацию электронного кошелька, увеличение, уменьшение и запрос баланса — обеспечивая прямое управление картами без участия хоста и без сложной реализации стека протоколов.

• Интегрированная антенна «все в одном»: Антенна интегрирована в модуль — не требуется внешняя антенна, настройка или разработка согласующих цепей. Интеграция по принципу «подключи и работай» сокращает время разработки и инженерные затраты.

• Встроенный сторожевой таймер: Встроенный аппаратный сторожевой таймер предотвращает зависание системы — обеспечивая непрерывную и надежную работу в критически важных приложениях контроля доступа и оплаты, где простои недопустимы.

• Широкий диапазон напряжения питания: Работает от 3,3 В до 5,5 В — совместим как с современными встраиваемыми системами на 3,3 В, так и с устаревшими контроллерами на 5 В без сдвига уровня или отдельных регуляторов.

• Широкая совместимость с картами: Поддерживает карты ISO14443 типа A и типа B, включая S50, S70, FM11RF08, UltraLight, Ntag, FM1208 и карты ID второго поколения — обеспечивая совместимость с широким спектром существующих карточных систем.

• Ультракомпактный корпус DIP: Корпус DIP размером 62 мм × 30 мм с интегрированной антенной — простота интеграции в конструкции печатных плат без необходимости сложной поверхностной сборки, идеально подходит для прототипирования и производства.

Почему стоит выбрать этот модуль?

• Встроенные команды электронного кошелька для платежных приложений: В отличие от базовых модулей считывателей, которые предоставляют только необработанный UID карты, JP-7941W2 включает высокоуровневые команды электронного кошелька — инициализация, увеличение, уменьшение и запрос баланса. Это означает, что разработчики могут напрямую реализовывать приложения с хранимым значением (такие как платежи в столовых, услуги прачечной или транспортные карты) без написания сложного криптографического кода или кода управления памятью. Встроенный набор команд сокращает время разработки, минимизирует ошибки прошивки и ускоряет вывод на рынок платежных продуктов и продуктов контроля доступа с требованиями к хранимому значению.

• Интегрированная антенна и сторожевой таймер — надежность «подключи и работай»: Универсальная конструкция антенны устраняет необходимость во внешней настройке антенны, согласующих цепях и экспертизе в области радиочастотной разводки — распространенных проблемах с чипами считывателей. Это значительно снижает сложность проектирования и площадь печатной платы, а также обеспечивает стабильную производительность чтения в различных производственных партиях. В сочетании со встроенным аппаратным сторожевым таймером JP-7941W2 разработан для надежной круглосуточной работы в критически важных системах — автоматически восстанавливаясь после ошибок связи или временных зависаний системы.

• Широкая допустимая погрешность напряжения упрощает проектирование питания: Диапазон входного напряжения 3,3 В–5,5 В подходит как для современных встраиваемых процессоров на 3,3 В, так и для устаревших систем на 5 В. Производители оригинального оборудования (OEM), использующие JP-7941W2, могут стандартизировать один модуль для различных линеек продуктов без отдельных схем питания или сдвигателей уровня. Это упрощает управление списком материалов (BOM) и снижает риск проблем с интеграцией, связанных с питанием.

• Ультракомпактный корпус с выводами для легкой сборки: Корпус DIP размером 62 мм × 30 мм предназначен для простой сборки с выводами — идеально подходит для производственных сред, которые могут не иметь возможностей поверхностного монтажа, или для быстрого прототипирования. Интегрированная антенна означает, что все радиочастотные компоненты находятся на плате, устраняя необходимость во внешних антеннах, дополнительных радиочастотных разъемах или сложном экранировании от электромагнитных помех. Это сокращает время сборки, упрощает тестирование и снижает общие производственные затраты.

• Разработан для государственных и корпоративных приложений: Благодаря поддержке ISO14443 типа B для карт ID второго поколения, JP-7941W2 готов для систем идентификации государственных и корпоративных учреждений. Это делает его идеальным выбором для системных интеграторов, создающих решения для государственного сектора, здравоохранения и финансовых приложений, где требуется чтение национальных удостоверений личности.
