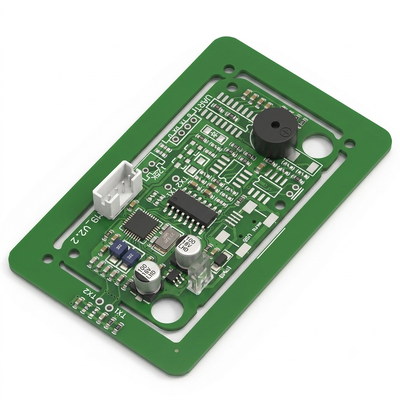

Модуль считывателя карт JP-M9-WD-UH-00



Обзор продукта

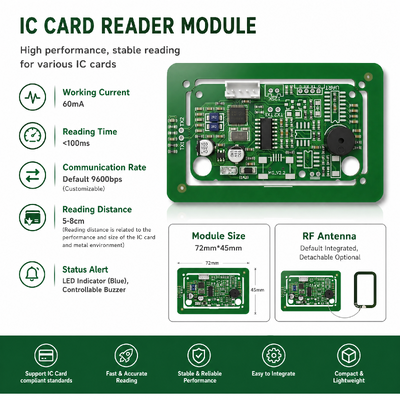

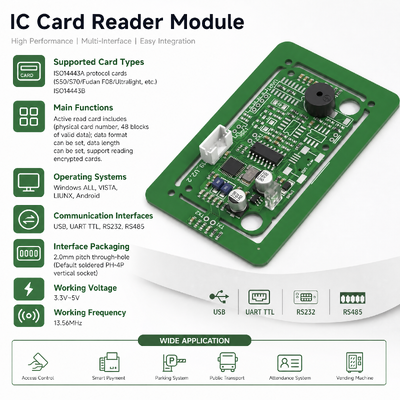

     Модуль считывателя карт JP-M9-WD-UH-00 представляет собой высокопроизводительный модуль RFID-считывателя 13,56 МГц, поддерживающий карты протокола ISO14443A (S50, S70, Fudan F08, UltraLight и др.) и карты ISO14443B, включая удостоверения личности второго поколения. Данный модуль обеспечивает возможность активного считывания карт — автоматически определяя и считывая как физический номер карты, так и до 48 байт полезных данных. Он поддерживает настраиваемый формат и длину данных с возможностью чтения зашифрованных карт, что делает его пригодным для систем контроля доступа, учета рабочего времени, идентификации личности и платежных приложений. Предлагая четыре варианта интерфейса связи — USB, UART TTL, RS232 и RS485 — JP-M9-WD-UH-00 обеспечивает гибкую интеграцию с системами на базе ПК, встраиваемыми контроллерами и промышленными сетями. Выполненный в корпусе 72 мм × 45 мм со встроенной съемной антенной, модуль работает при напряжении от 3,3 В до 5 В с типовым потреблением тока 60 мА, временем считывания карты менее 100 мс и увеличенной дальностью считывания 5–8 см. Совместимый с операционными системами Windows, Linux и Android, JP-M9-WD-UH-00 является идеальным выбором для OEM-производителей и системных интеграторов, создающих терминалы контроля доступа, устройства учета рабочего времени, киоски верификации личности и системы промышленной автоматизации, требующие увеличенной дальности считывания и универсальных возможностей подключения.

Ключевые преимущества

• Поддержка ISO14443B: считывает карты ISO14443B, включая удостоверения личности второго поколения, что позволяет использовать его в государственных, финансовых и корпоративных приложениях для верификации личности, где требуется чтение национальных ID-карт — возможность, отсутствующая во многих стандартных модулях считывателей 13,56 МГц.

• Увеличенная дальность считывания: обеспечивает дальность считывания 5–8 см, что значительно больше по сравнению со стандартными считывателями (3–5 см), обеспечивая удобство поднесения карты и более высокую пропускную способность на точках доступа.

• Активное считывание карт со сбором данных: автоматически обнаруживает и считывает карты, считывая как физический номер карты, так и до 48 байт полезных данных — позволяя сохранять и извлекать данные конкретных приложений без участия хост-устройства.

• Настраиваемый формат данных и поддержка зашифрованных карт: поддерживает гибкую настройку формата и длины данных с возможностью чтения зашифрованных карт — адаптируясь к требованиям различных приложений и обеспечивая повышенную безопасность для конфиденциальных задач.

• Четыре варианта интерфейса: поддерживает USB, UART TTL, RS232 и RS485 — обеспечивая универсальное подключение к системам на базе ПК, встраиваемым контроллерам и промышленным сетям.

• Гибкая конструкция антенны: по умолчанию встроенная с возможностью отсоединения — позволяет разработчикам размещать антенну для оптимального считывания в различных форм-факторах, сохраняя компактные габариты модуля.

• Быстрое считывание карт: обеспечивает время считывания менее 100 мс — гарантируя быстрый отклик и удобство для пользователей в условиях высокой проходимости.

• Индикаторы состояния с управляемым зуммером: встроенный синий светодиодный индикатор с управляемым зуммером — обеспечивает мгновенную визуальную и звуковую обратную связь при обнаружении карты, изменении статуса считывания и системных оповещениях.

Почему стоит выбрать этот модуль?

• Поддержка ISO14443B — готовность к государственным и корпоративным применениям: В то время как многие считыватели 13,56 МГц поддерживают только ISO14443A (S50, S70, UltraLight), JP-M9-WD-UH-00 также поддерживает ISO14443B — обеспечивая считывание удостоверений личности второго поколения. Это критически важное требование для государственной верификации личности, финансовых приложений и корпоративных систем, использующих национальные ID-карты. Один модуль охватывает как стандартные карты контроля доступа, так и государственные удостоверения личности.

• Увеличенная дальность считывания для максимального удобства: Благодаря дальности считывания 5–8 см JP-M9-WD-UH-00 обеспечивает значительно более свободное позиционирование карты по сравнению со стандартными считывателями с дальностью 3–5 см. Пользователям не нужно точно прикладывать карты — достаточно просто поднести их, что снижает количество неудачных попыток и ускоряет проход в местах с высоким трафиком. Эта увеличенная дальность особенно ценна в условиях высокой проходимости, где важна скорость обслуживания.

• Четыре интерфейса для промышленной и корпоративной интеграции: Сочетание USB, UART TTL, RS232 и RS485 обеспечивает универсальную совместимость с различными платформами — системами на базе ПК, встраиваемыми контроллерами, промышленными сетями и традиционными панелями контроля доступа. Поддержка RS485 обеспечивает связь на больших расстояниях (до 1200 метров) в промышленных средах, а RS232 гарантирует совместимость с устаревшими последовательными системами. Такая гибкость интерфейсов упрощает складской учет и позволяет стандартизировать компоненты во всех линейках продуктов.

• Гибкая конструкция антенны для различных форм-факторов: Встроенная съемная антенна позволяет разработчикам использовать стандартную интегрированную антенну для компактных устройств либо отсоединить и разместить ее отдельно для оптимизации качества считывания в более крупных корпусах или металлических конструкциях. Такая гибкость позволяет использовать один и тот же модуль в различных модификациях продуктов — от тонких считывателей до промышленных терминалов — без переработки аппаратной части.

• Активное считывание карт и сбор данных для автономной работы: JP-M9-WD-UH-00 автоматически обнаруживает карты и считывает как физический номер карты, так и до 48 байт полезных данных — избавляя от необходимости реализации сложной логики обнаружения карт и извлечения данных на стороне хоста. Это упрощает разработку прошивки, снижает нагрузку на процессор хоста и обеспечивает автономную работу, при которой модуль обрабатывает считывание самостоятельно, что делает его идеальным решением для встраиваемых систем и устройств с батарейным питанием, не допускающих постоянного опроса со стороны хоста.
