Модуль чтения карт JP-M8-WD-UH-00



Обзор продукции

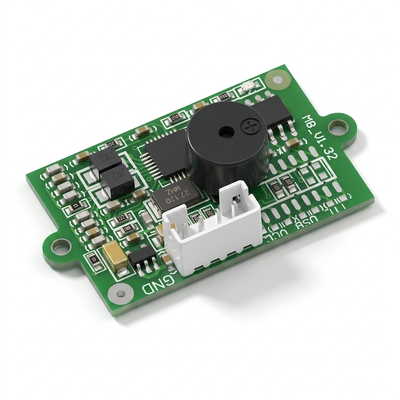

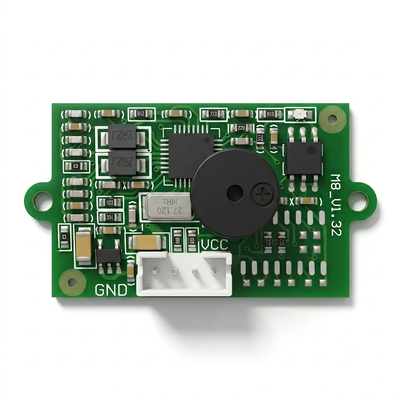

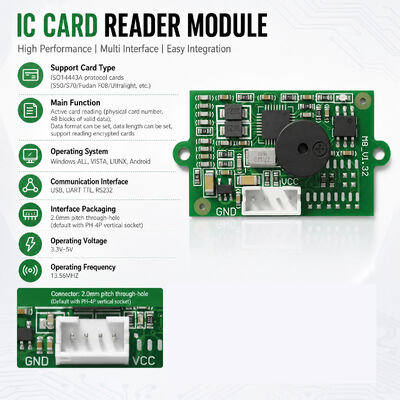

ВМодуль чтения карт JP-M8-WD-UH-00является компактным, высокопроизводительным модулем RFID-читателя частоты 13,56 МГц, поддерживающим карты протокола ISO14443A, включая S50, S70, Fudan F08 и UltraLight.Построен на усовершенствованной встроенной микроконтроллерной системе с технологией микропроцессора композитов, этот модуль обеспечивает надежную, стабильную работу с высокой способностью противодействия помехам и низким расходом энергии.Он обеспечивает активные возможности чтения карт, автоматически обнаруживая и читая физический номер карты и до 48 байтов действительных данных с настраиваемым форматом данных и длиной данных.Предлагая три опции интерфейса связи ¢ USB, UART TTL и RS232 ¢ JP-M8-WD-UH-00 обеспечивает гибкую интеграцию с ПК-системами,встроенные контроллеры, и устаревшие серийные устройства. Обладая встроенной интегрированной антенной (задней планировкой) в компактном формате 38,6 мм × 21,6 мм, он работает от 3,3 В до 5 В с типичным потреблением тока 60 мА,Время чтения карты менее 100 мс и расстояние чтения 3 ̊5 см. Включается и играет с установкой без водителя, JP-M8-WD-UH-00 совместим с системами Windows и Android,что делает его идеальным выбором для OEM и системных интеграторов, строящих терминалы контроля доступа с ограниченным пространством, устройства для проверки времени и киоски для проверки личности.

Ключевые преимущества

• Установка без водителя: подключение USB с беспилотным управлением, что значительно сокращает время развертывания и упрощает интеграцию в системах Windows и Android без сложной установки драйверов.

• Улучшенная система встроенного микроконтроллера: построен на передовой встроенной композитной микропроцессорной платформе с усовершенствованным дизайном одночиповой системы обеспечивая высокую стабильность, надежное предотвращение переполнения данных,оптимизированное время цикла инструкций, и повышение эффективности обработки данных.

• Активное чтение карт с захвате данных: Автоматически обнаруживает и считывает карты, захватывая как физический номер карты, так и до 48 байтов действительных данных, позволяющих хранить и извлекать данные для конкретного приложения без вмешательства хоста.

• Конфигурируемый формат данных и поддержка зашифрованной карты: поддерживает гибкую конфигурацию формата данных и длины данных,с возможностью чтения зашифрованных карт, адаптирующихся к различным требованиям приложений и обеспечивающих повышенную безопасность для чувствительных приложений.

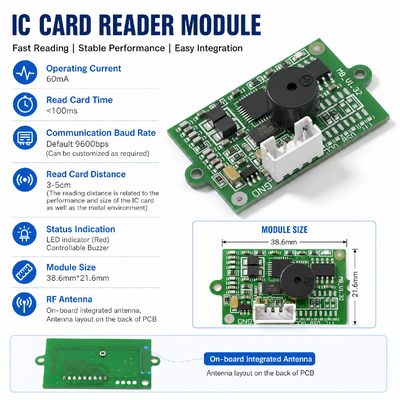

• Компактный форм-фактор с интегрированной антенной: Размеры всего 38,6 мм × 21,6 мм с встроенной антенной (задней стороны) ?? легко встраивается в ограниченные пространством устройства, такие как тонкие считыватели, клавиатуры и компактные терминалы.

• Быстрое чтение карт: обеспечивает время чтения менее 100 мс, обеспечивая быстрый и отзывчивый пользовательский опыт в условиях высокой производительности.

• Низкое энергопотребление: Притягивает всего 60mA типичного тока, идеально подходит для энергочувствительных развертываний и систем с батареей.

• Три варианта интерфейса: поддерживает USB, UART TTL и RS232 ∙ обеспечивая гибкое подключение для ПК-систем, встроенных микроконтроллеров и устаревших серийных устройств.

• Показатели состояния с управляемым бузком: Встроенный красный светодиодный индикатор с управляемым бузном, обеспечивающий немедленную визуальную и звуковую обратную связь для обнаружения карт, состояния чтения и системных предупреждений.

Почему выбрать этот модуль?

• Подключается с помощью USB без водителя: Беспилотный подключение JP-M8-WD-UH-00 к USB исключает необходимость установки драйверов для конкретной ОС, что делает развертывание быстрым и безболезненным для систем Windows и Android.Это значительно сокращает время интеграции, упрощает полевое развертывание,и устраняет проблемы совместимости, связанные с драйверами ∙ критическое преимущество для системных интеграторов, развертывающих считыватели в различных средах, где поддержка ИТ может быть ограниченной.

• Улучшенная система микроконтроллера для надежной работы: Усовершенствованная встроенная микроконтроллерная платформа модуля с технологией микрообработки композитов обеспечивает превосходную стабильность по сравнению со стандартными модулями считывания.Улучшенная защита от переполнения данных защищает от повреждения памяти, а оптимизированное время цикла инструкций обеспечивает более быструю обработку данных и повышение эффективности обмена данными.Этот надежный дизайн делает JP-M8-WD-UH-00 идеальным для работы 24 часа в сутки в критически важных областях управления доступом и приложениях по охране времени, где надежность не подлежит обсуждению..

• Читание активных карт с захватом данных упрощает дизайн системы: The JP-M8-WD-UH-00 automatically detects cards and reads both the physical card number and up to 48 bytes of valid data — eliminating the need for complex host-side card detection and data retrieval logicЭто упрощает разработку прошивки, уменьшает нагрузку на хост-CPU и обеспечивает более быстрое и надежное обнаружение карт.Для приложений, требующих специальных данных для приложений, хранящихся на карточках, таких как разрешения пользователей, ограничения по часовым поясам или значения электронного кошелька. Возможность модуля для захвата данных обеспечивает немедленный доступ без дополнительных команд хоста.

• Ультракомпактный с интегрированной антенной для стройных конструкций: Всего 38,6 × 21,6 мм с встроенной антенной, JP-M8-WD-UH-00 предназначен для самых узких корпусов - тонких считывателей, клавиатур и компактных терминалов.Устройство антенны сзади дополнительно оптимизирует использование пространства, что позволяет создавать современные, эстетически привлекательные продукты без ущерба для производительности чтения или гибкости интерфейса.

• Сильная антиинтерференция и адаптивность к окружающей среде: The JP-M8-WD-UH-00's enhanced microcontroller design provides strong resistance to electromagnetic interference and stable operation across diverse environmental conditions — from office environments to industrial settings where electrical noise is commonВ сочетании с низким энергопотреблением, модуль подходит для непрерывного, надежного развертывания в требовательных условиях реального мира.
