JP-M10-WD-UH-00



Обзор продукта

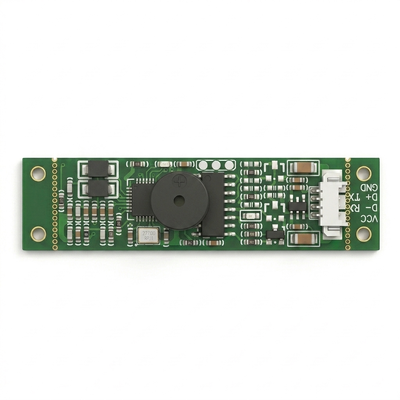

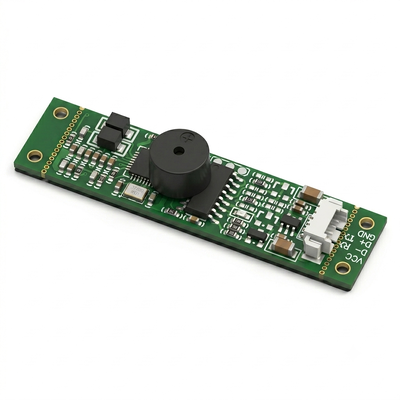

     Модуль считывателя карт JP-M10-WD-UH-00 представляет собой компактный модуль RFID-считывателя 13,56 МГц с поддержкой карт протокола ISO14443A, включая S50, S70, Fudan F08 и UltraLight. Этот модуль обеспечивает возможности активного считывания карт — автоматическое обнаружение и чтение как физического номера карты, так и до 48 байт полезных данных с карты. Он поддерживает настраиваемый формат и длину данных с возможностью чтения зашифрованных карт, что делает его подходящим для систем контроля доступа, учета рабочего времени, идентификации личности и платежных терминалов. Предлагая три варианта интерфейса связи — USB, UART TTL и Wiegand — JP-M10-WD-UH-00 обеспечивает гибкую интеграцию с системами на базе ПК, встроенными контроллерами и традиционными панелями СКУД. Выполненный в ультракомпактном корпусе размером 14,5 мм × 55,5 мм со встроенной на плате антенной (расположение на обратной стороне), он работает при напряжении от 3,3 В до 12 В с типичным потреблением тока 60 мА, временем считывания карты менее 100 мс и расстоянием считывания 4–5 см. Совместимый с операционными системами Windows, Linux и Android, модуль JP-M10-WD-UH-00 является идеальным выбором для OEM-производителей и системных интеграторов, создающих компактные терминалы контроля доступа, устройства учета рабочего времени и киоски верификации личности.

Ключевые преимущества

• Активное считывание карт со сбором данных: автоматически обнаруживает и считывает карты, считывая как физический номер карты, так и до 48 байт полезных данных — позволяет сохранять и извлекать данные конкретного приложения без вмешательства хоста.

• Настраиваемый формат и длина данных: поддерживает гибкую настройку формата и длины данных — позволяет модулю адаптироваться к различным требованиям приложений без изменения прошивки.

• Поддержка зашифрованных карт: способен считывать зашифрованные карты — обеспечивает повышенный уровень безопасности для систем контроля доступа и платежных приложений, где требуется конфиденциальность данных карты.

• Ультракомпактный форм-фактор: размеры составляют всего 14,5 мм × 55,5 мм со встроенной на плате антенной (расположение на обратной стороне) — один из самых узких доступных модулей считывателей 13,56 МГц, легко помещающийся в тонкие считыватели, клавиатуры и компактные устройства.

• Широкий диапазон рабочего напряжения: работает в диапазоне от 3,3 В до 12 В — совместим как с маломощными встраиваемыми системами, так и с традиционными контроллерами на 5 В или 12 В без необходимости согласования уровней или отдельных стабилизаторов питания.

• Быстрое считывание карт: обеспечивает время считывания менее 100 мс — гарантирует быстрое и отзывчивое взаимодействие с пользователем в местах с высокой проходимостью.

• Низкое энергопотребление: типовое потребление тока составляет всего 60 мА — идеально подходит для энергочувствительных систем и оборудования с резервным питанием от батарей.

• Три варианта интерфейса: поддерживает USB, UART TTL и Wiegand — обеспечивает универсальное подключение к системам на базе ПК, встроенным микроконтроллерам и традиционным панелям контроля доступа.

• Индикаторы состояния с управляемым зуммером: встроенный красный светодиодный индикатор с управляемым зуммером — обеспечивает визуальную и звуковую обратную связь для обнаружения карт, статуса считывания и системных оповещений.

Почему стоит выбрать этот модуль?

• Активное считывание карт со сбором данных упрощает проектирование системы: JP-M10-WD-UH-00 автоматически обнаруживает карты и считывает как физический номер карты, так и до 48 байт полезных данных — устраняя необходимость в сложной логике обнаружения карт и извлечения данных на стороне хоста. Это упрощает разработку встроенного ПО, снижает нагрузку на процессор хоста и обеспечивает более быстрое и надежное обнаружение карт. Для приложений, требующих хранения специфических данных на карте (таких как права доступа пользователей, ограничения по временным зонам или баланс электронного кошелька), функция сбора данных модуля обеспечивает немедленный доступ без дополнительных команд хоста.

• Настраиваемый формат данных и поддержка зашифрованных карт: возможность настройки формата и длины данных позволяет JP-M10-WD-UH-00 адаптироваться к различным типам карт и требованиям приложений без изменения прошивки — сокращая время разработки и позволяя использовать один аппаратный модуль для множества сценариев применения. Поддержка чтения зашифрованных карт обеспечивает повышенную безопасность для приложений, где конфиденциальность данных карты имеет решающее значение, таких как платежные терминалы и СКУД повышенной безопасности.

• Минимальная ширина корпуса для компактных конструкций: имея ширину всего 14,5 мм со встроенной на плате антенной, JP-M10-WD-UH-00 является одним из самых узких доступных модулей считывателей 13,56 МГц. Это позволяет промышленным дизайнерам создавать ультратонкие устройства — современные считыватели СКУД, клавиатуры для скрытого монтажа и компактные терминалы — без ущерба для характеристик считывания и гибкости интерфейсов. Расположение антенны на обратной стороне платы дополнительно оптимизирует использование пространства, позволяя устанавливать модуль в самые тонкие корпуса.

• Широкий диапазон напряжений и гибкость интерфейсов: рабочий диапазон от 3,3 В до 12 В подходит как для современных встраиваемых процессоров с питанием 3,3 В, так и для устаревших систем на 5 В/12 В, что позволяет OEM-производителям стандартизировать использование одного модуля во всех линейках продуктов без разработки отдельных схем питания. Сочетание USB (для интеграции с ПК), UART TTL (для встраиваемых систем) и Wiegand (для традиционных панелей СКУД) обеспечивает универсальное подключение на различных платформах, снижая сложность складского учета и способствуя стандартизации компонентов.

• Быстрое считывание и низкое энергопотребление для мест с высокой проходимостью: благодаря времени считывания менее 100 мс и типовому току потребления всего 60 мА, JP-M10-WD-UH-00 оптимизирован для систем контроля доступа и учета рабочего времени с высокой пропускной способностью, где пользователи ожидают быстрой и безотказной работы. Низкое энергопотребление позволяет использовать его в установках с резервным батарейным питанием, портативных устройствах и масштабных развертываниях, где несколько считывателей используют один источник питания, снижая затраты на монтаж и продлевая время автономной работы системы.
