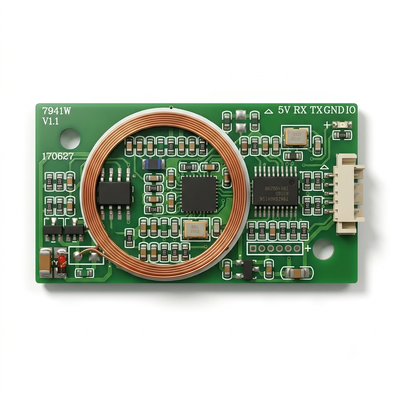

Модуль чтения карт JP-7941W

Обзор продукции

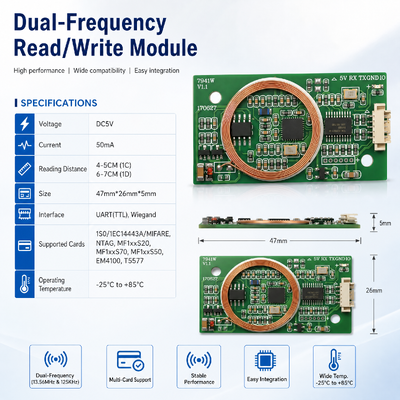

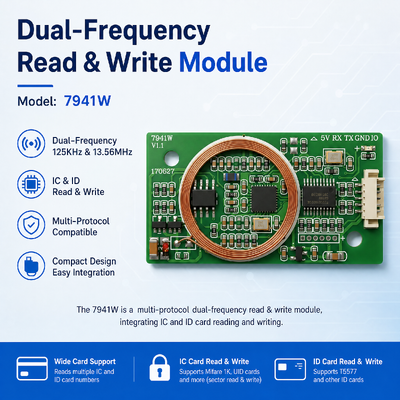

ВМодуль чтения карт JP-7941Wявляется универсальным модулем с RFID/NFC считывателем частоты 13,56 МГц, поддерживающим карты ISO/IEC 14443 типа-A (NTAG, MF1xxS20, S50, S70, и т.д.) и 125 кГц EM4100 и T5577,обеспечивая широкую совместимость как между высокочастотными, так и низкочастотными типами картРазработанный для надежной работы, модуль обеспечивает расстояния чтения 4 5 см для IC-карт и 6 7 см для ID-карт, что делает его подходящим для различных видов контроля доступа, проверки личности,и заявки на время посещенияМодуль предлагает гибкие варианты интерфейсов UART (TTL) и Wiegand , позволяющие бесшовную интеграцию с встроенными системами и устаревшими панелями управления доступом.Расположен в компактном корпусе размером 47 × 26 × 5 мм и предназначен для работы при температуре от -25 до 85 °C, JP‐7941W идеально подходит для OEM-производителей и системных интеграторов, которым требуется экономически эффективный модуль чтения нескольких карт для внутренних и наружных установок.

Ключевые преимущества

• Поддержка многочастотных карт: Читает как 13,56 МГц (ISO14443 Type-A, NTAG и т. д.) и 125 кГц (EM4100, T5577) карт один модуль обрабатывает смешанные карты, уменьшая сложность аппаратного обеспечения и упрощая дизайн системы.

• Расширенный диапазон чтения: достигает 6 ¢ 7 см для удостоверений личности и 4 ¢ 5 см для карт IC ¢ превосходя многих компактных считывателей и обеспечивая более удобную для пользователя работу без точного размещения карты.

• Широкий диапазон температур работы: -25°C - 85°C

• Опции двойного интерфейса: поддерживает интерфейсы UART (TTL) и Wiegand, что позволяет напрямую интегрироваться как с современными встроенными микроконтроллерами, так и с устаревшими панелями управления доступом на основе Wiegand.

• Ультракомпактный фактор формы: Размеры всего 47мм × 26мм × 5мм ¢ легко помещается в тонкие считыватели, клавиатуры и устройства с ограниченным пространством без ущерба для производительности чтения.

• Низкое энергопотребление: Принимает только 50mA типичного тока идеально подходит для энергочувствительных установок, систем, работающих на батареях, и крупномасштабных развертываний, где несколько считывателей используют один источник питания.

Почему выбрать этот модуль?

• Поддержка множественных частот ∙ Один модуль, несколько типов карт: Многие среды контроля доступа имеют смешанные папуляции карт, новые смарт-карты и старые карты близости EM4100 все еще используются, с добавлением перезаписываемых карт T5577 с течением времени.JP‐7941W читает их все, не требуя нескольких считывателей или отдельных антеннЭто упрощает установку, снижает затраты на аппаратное обеспечение и обеспечивает единый пользовательский интерфейс для разных типов карт.

• Расширенный диапазон чтения для лучшего пользовательского опыта: С диапазоном чтения 6 ¢ 7 см для идентификационных карт и 4 ¢ 5 см для IC-карт JP‐7941W обеспечивает более прощающее позиционирование, чем стандартные считыватели 3 ¢ 4 см.Пользователям не нужно точно выстраивать свои карты просто нажимать или махать, уменьшая количество неудачных попыток, ускоряя доступ и улучшая пропускную способность в оживленных точках доступа.

• Создан для экстремальных условий: рабочий диапазон от -25°C до 85°C обеспечивает надежную производительность контроля доступа на открытом воздухе в холодном климате, жарких промышленных объектах,и установки без климатического контроля, где стандартные модули от 0°C до 50°C перестанут работать или выйдет из строя преждевременно.

• Гибкая интеграция между платформами: Сочетание UART (TTL) для встроенных конструкций и Wiegand для устаревших панелей управления доступом обеспечивает универсальную связь.Существующие контроллеры на основе Wiegand подключаются напрямую без преобразования протоколаДля новых конструкций UART предлагает более простую интеграцию микроконтроллеров, что позволяет JP‐7941W обслуживать все поколения продуктов и типы платформ.

• Ультракомпактный, промышленно готовый пакет: В 47 мм × 26 мм × 5 мм, JP‐7941W предназначен для самых узких корпусов тонкие читатели профиля, клавиатуры для сброса воды и терминалы с ограниченным пространством.эстетически привлекательные конструкции продукции, не заставляя инженеров идти на компромисс с производительностью чтения, терпимость к температуре или совместимость карт.
