Модуль чтения карт JP-7941M3

Обзор продукции

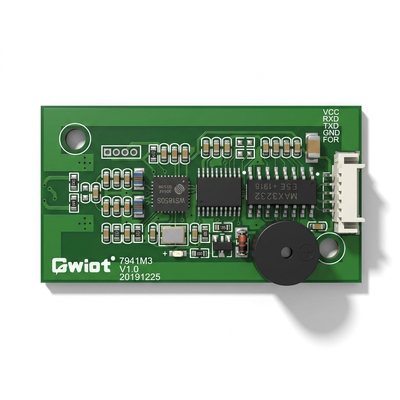

ВМодуль чтения карт JP-7941M3является высокоинтегрированным модулем считывателя RFID/NFC частотой 13,56 МГц, поддерживающим стандартные карты типа А ISO/IEC 14443, включая карты S50, S70, FM11RF08, UltraLight, Ntag и FM1208.Построен вокруг передовой базовой станции радиочастотного чтения-записи с встроенным сторожевым собаком и интегрированным проектом антенны, этот модуль предлагает всеобъемлющие операции с картами на основе команд, автоматическое обнаружение, чтение, запись, инициализация электронного кошелька, увеличение стоимости, уменьшение стоимости,и балансовый запрос Модуль обеспечивает гибкие серийные интерфейсы UART и RS232, работает от 3,3 В до 5,5 В при пиковом токе менее 60 мА и обеспечивает диапазон чтения до 5 см.Расположен в сверхкомпактном 47 × 26 мм DIP форм-факторе с интегрированной антенной и предназначен для работы при температуре от -30 до 70 °C, JP-7941M3 является идеальным выбором для терминалов контроля доступа, интеллектуальных платежных систем, устройств по обеспечению своевременной посещаемости и киосков проверки личности.

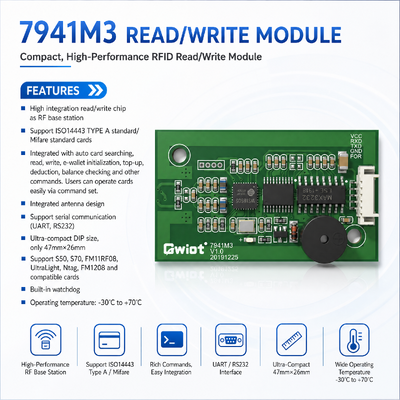

Ключевые преимущества

• Всеобъемлющие операции с картами на основе команд: Встроенный набор команд поддерживает автоматическое обнаружение карт, чтение, запись, инициализацию электронного кошелька, увеличение стоимости, уменьшение стоимости и запрос баланса, позволяющий непосредственно,Управление картами без хоста без реализации сложного протокола стека.

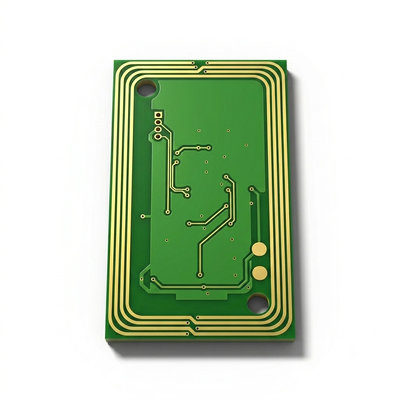

• Дизайн интегрированной антенны "все в одном": Антенна интегрирована в модуль без внешней конструкции антенны, без настройки, без разработки соответствующей схемы.

• Интегрированная охрана: Встроенный аппаратный контролер предотвращает блокировку системы, обеспечивая непрерывную и надежную работу в критически важных приложениях контроля доступа и платежей, где время простоя неприемлемо.

• Ультракомпактный фактор формы DIP: 47мм × 26мм пакет DIP один из самых маленьких доступных модулей с интегрированной антенной считывателем, легко устанавливаемый в тонкие считыватели, клавиатуры и устройства с ограниченным пространством.

• Широкомасштабное электроснабжение: Работает от 3,3 В до 5,5 В. Совместима с встроенными системами 3.3 В и устаревшими контроллерами 5 В без сдвига уровня или отдельных регуляторов.

• Терпимость к экстремальным температурам: -30°C до 70°C пригодный для контроля доступа на открытом воздухе в заморозках, горячих промышленных объектах и установках без контроля климата.

Почему выбрать этот модуль?

• Интегрированная антенна и сторожевая собакаКонструкция антенны "все в одном" исключает необходимость внешней настройки антенны, сопоставления с ней сходных с ней схем и знаний о расположении радиочастотных диапазонов.Это резко уменьшает сложность проектирования и площадь PCBВ сочетании с встроенным аппаратным контролем,JP-7941M3 предназначен для надежной работы круглосуточно в критических ситуациях, автоматически восстанавливаясь после ошибок связи или временных сбоев системы..

• Встроенные команды электронного кошелька для платежных приложений: В отличие от базовых модулей считывателя, которые предоставляют только UID необработанной карты, JP-7941M3 включает высокоуровневые команды электронного кошелька: инициализация значения, увеличение, уменьшение и запрос баланса.Это означает, что разработчики могут внедрять приложения с сохраненной стоимостью (например, платежи в столовой).Встроенный набор команд сокращает время разработки, минимизирует ошибки в прошивке,и ускоряет время выхода на рынок платежных продуктов и продуктов контроля доступа с требованиями к хранимой стоимости.

• Ультракомпактный форм-фактор для стройных конструкций: Всего 47 мм × 26 мм, JP-7941M3 является одним из самых маленьких доступных модулей с интегрированной антенной считыватель.клавиатуры для сброса воды, и компактные терминалы без ущерба для производительности чтения, интеграции антенны или температурной толерантности.

• Толерантность к широкому напряжению и температуре: диапазон ввода 3.3V ∼ 5.5V включает в себя как современные встроенные процессоры 3.3V, так и устаревшие системы 5V, что позволяет OEM стандартизировать один модуль по всем линейкам продуктов без отдельных конструкций питания. The -30°C to 70°C operating range ensures reliable deployment in extreme environments — from outdoor access control in freezing northern climates to high-temperature industrial facilities — where standard 0°C to 50°C modules would failШирокая толерантность напряжения означает отсутствие переключателей уровня или отдельных регуляторов, упрощая управление BOM и уменьшая проблемы с интеграцией.

• Правительство и предприятия готовы: С поддержкой карт FM1208 и ISO14443 типа A JP-7941M3 подходит для правительственных и корпоративных систем проверки личности.В сочетании с функциональностью электронного кошелька и встроенной надежностью сторожевого пса, этот модуль готов к применению в государственном секторе, здравоохранении, финансовых и корпоративных сферах, где необходимо безопасное и надежное чтение карт.
