Модуль чтения карт JP-7941D4



Обзор продукции

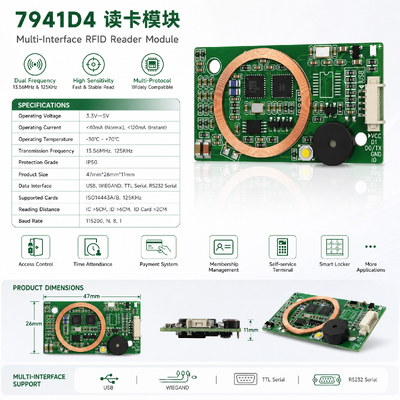

ВМодуль чтения карт JP-7941D4является универсальным модулем чтения RFID/NFC с двойной частотой, поддерживающим стандарты карт 13,56 МГц (ISO14443 A/B) и 125 кГц в одной компактной упаковке.Этот модуль читает широкий спектр типов карт, включая S50, S70, FM1208, идентификационные карты второго поколения и карты близости 125 кГц ¢ с расстояниями чтения, превышающими 5 см для карт IC, 6 см для идентификационных карт и 2 см для идентификационных карт второго поколения.Модуль предлагает четыре варианта интерфейса данных (USB, Wiegand, UART-TTL и UART-RS232), обеспечивая универсальную связь для ПК-систем, встроенных контроллеров и устаревших панелей управления доступом.Расположен в корпусе размером 47 mm × 26 mm × 11 mm с защитой IP50 и предназначен для работы при температуре от -30 до 70 °C, JP-7941D4 является идеальным выбором для OEM-производителей и системных интеграторов, создающих терминалы управления доступом с несколькими картами, системы обеспечения времени и киоски проверки личности.

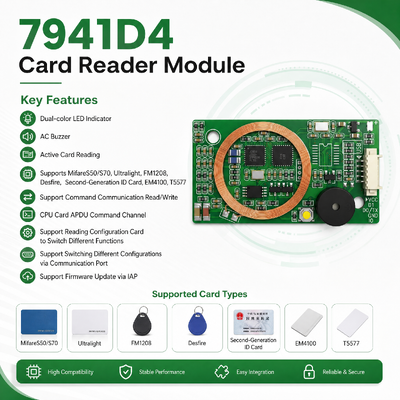

Ключевые преимущества

• Поддержка двойной частотыОбязательно 13.56 МГц (ISO14443 A/B, включая идентификационные карты второго поколения) и карты 125 кГц в одном модуле, исключая необходимость в отдельных считывателях и упрощая конструкцию системы в средах с смешанными картами.

• Карта процессора ADPU Канал команды: Поддерживает прямую передачу команд ADPU для карт процессора, позволяющих безопасные операции на картах высокого уровня, такие как аутентификация, шифрование данных,и доступа к файловой системе без сложной обработки протоколов низкого уровня.

• Двустороннее переключение конфигурации: Supports both configuration card switching and communication port-based configuration switching — providing flexible deployment options for different system requirements without physical hardware changes.

• Улучшение прошивки через IAP: Поддерживает программирование в приложениях (IAP) для обновлений прошивки, позволяющее удаленное улучшение функций, исправление ошибок и исправления безопасности без замены оборудования.

• Активное чтение карт: непрерывно обнаруживает карты в поле и автоматически запускает чтение, устраняя необходимость проведения голосования хоста и уменьшая сложность программного обеспечения.

• Коммуникация на основе команд чтение/письмо: Поддерживает комплексные командные операции с картами

• Расширенный диапазон чтения: обеспечивает IC > 5 см, ID > 6 см и ID второго поколения > 2 см

• Низкое энергопотребление: Принимает нормальный ток менее 40 мА, идеально подходит для систем с батареей и крупномасштабных развертываний, где несколько считывателей используют один источник питания.

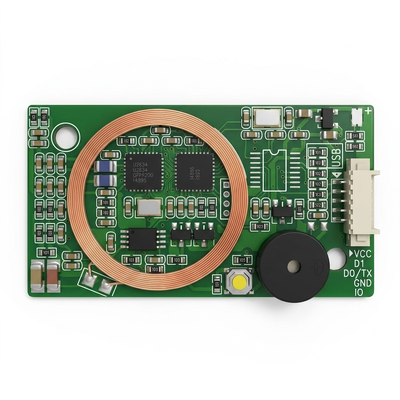

• Биколорный светодиод и AC Buzzer: Встроенный двуцветный индикатор состояния и бузнер переменного тока обеспечивают немедленную визуальную и звуковую обратную связь для обнаружения карты, предоставления/отказа доступа и состояния системы,исключение необходимости в внешних компонентах показателей.

Почему выбрать этот модуль?

• Один модуль для среды с смешанными картами: Многие системы контроля доступа управляют смешанными карточными группами JP-7941D4 читает их все одним модулем.Это устраняет необходимость в нескольких читателях в точках входа, упрощает дизайн системы, снижает затраты на аппаратное обеспечение и оптимизирует регистрацию пользователей в средах с смешанными картами.

• Поддержка карт процессора для повышения безопасности: Канал команд ADPU позволяет напрямую общаться с картами процессора поддерживая безопасную аутентификацию, шифрование данных и доступ к файловой системе.финансовый, и корпоративные приложения, где требуется более высокая безопасность, чем стандартные карты памяти.

• Гибкая конфигурация и возможности модернизации поля: The ability to switch configurations via configuration card or communication port means system integrators can deploy a single hardware module across multiple use cases — without reprogramming or physical hardware changesВ сочетании с поддержкой обновления прошивки IAP это увеличивает срок службы продукта, снижает расходы на обслуживание и обеспечивает удаленное обновление модуля по мере изменения требований.

• Универсальная связь с четырьмя интерфейсами: JP-7941D4 поддерживает USB (для прямой интеграции с ПК), Wiegand (индустриальный стандарт для устаревших панелей управления доступом), UART-TTL (для встроенных микроконтроллерных систем),и UART-RS232 (для промышленных контроллеров). This interface flexibility ensures the same module works across different generations of host systems — from new cloud-connected terminals to legacy Wiegand-based controllers — reducing inventory complexity and enabling component standardization.

• Встроенная обратная связь пользователей снижает стоимость BOM: Интегрированный двухцветный светодиод и переменный сигнал обеспечивают немедленную визуальную и звуковую обратную связь для обнаружения карт, успешного чтения, ошибок и решений о доступе.Это устраняет необходимость в внешних индикаторных светодиодах и бузерах , уменьшая количество компонентов и снижая стоимость BOM.

• Активное чтение упрощает программное обеспечение хостаВозможность активного чтения карт постоянно отслеживает радиочастотное поле и автоматически обнаруживает карты без голосования хоста. Это уменьшает нагрузку хост-CPU, упрощает разработку прошивки,и обеспечивает более быстрое время ответа на обнаружение карт критически важно для приложений управления доступом с большим трафиком, где каждая миллисекунда имеет значение.
