Модуль считывателя карт JP-7941D3



Обзор продукта

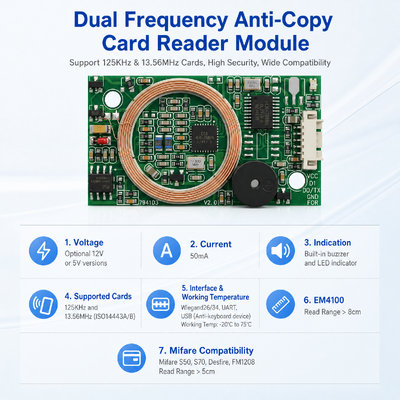

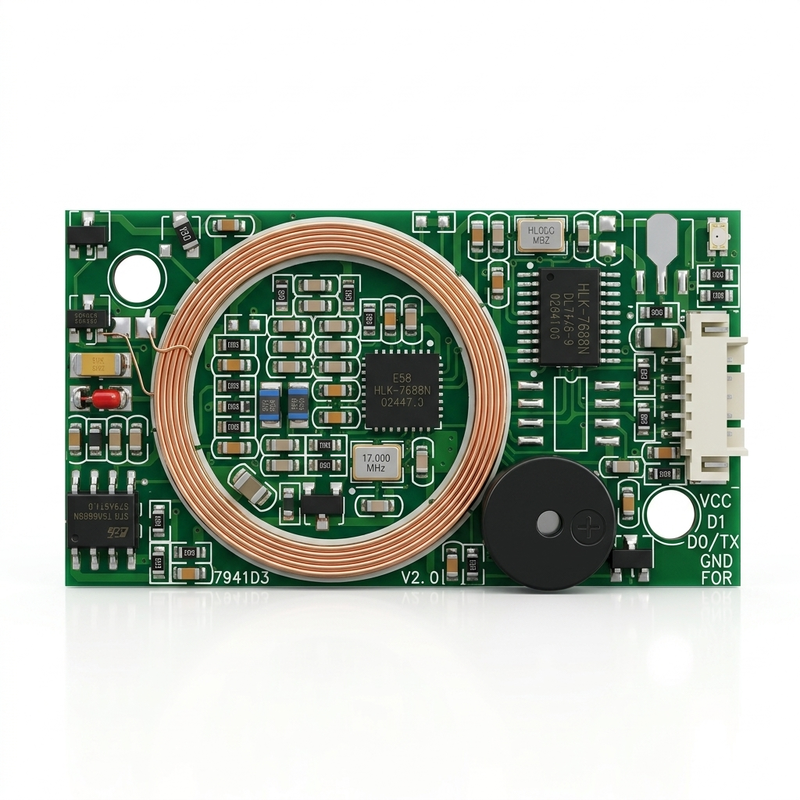

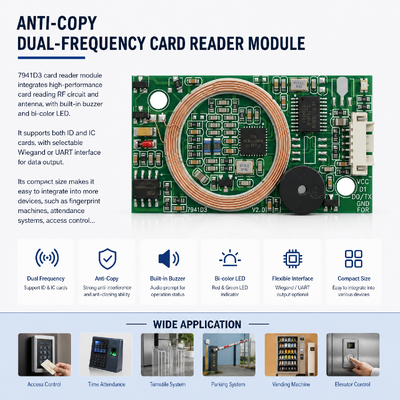

Модуль считывателя карт JP-7941D3 представляет собой компактный высокопроизводительный двухчастотный модуль считывателя RFID, поддерживающий карты как 125 кГц, так и 13,56 МГц (ISO14443 A/B), включая EM4100, S50, S70 и FM1208. Оснащенный интегрированной антенной, встроенным зуммером и двухцветным светодиодным индикатором, этот модуль обеспечивает немедленную визуальную и звуковую обратную связь при обнаружении карты и статусе считывания без необходимости использования внешних компонентов. Модуль предлагает гибкие варианты интерфейса — Wiegand26/34, UART и USB (устройство ввода с клавиатуры) — обеспечивая бесшовную интеграцию с панелями контроля доступа, встраиваемыми системами и приложениями для ПК. Благодаря дальности считывания более 8 см для карт ID и 5 см для карт IC, компактным размерам 47 мм × 26 мм × 5 мм и промышленному диапазону рабочих температур от -20°C до 75°C, JP-7941D3 является идеальным выбором для сканеров отпечатков пальцев, терминалов учета рабочего времени, систем контроля доступа и устройств идентификации.

Ключевые преимущества

• Настоящая двухчастотная поддержка: Считывает карты 125 кГц (EM4100) и 13,56 МГц (ISO14443 A/B, включая S50, S70, FM1208) в одном модуле — устраняя необходимость в отдельных считывателях и упрощая проектирование систем для сред со смешанными типами карт.

• Встроенный индикатор и зуммер: Встроенный двухцветный светодиод и зуммер переменного тока обеспечивают немедленную визуальную и звуковую обратную связь при обнаружении карты, успешном/ошибочном считывании и статусе системы — устраняя необходимость во внешних индикаторных компонентах и упрощая проектирование печатных плат.

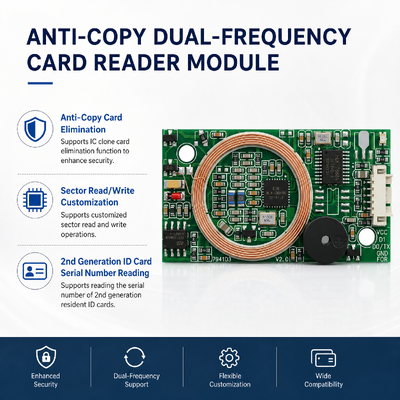

• Функция группового уничтожения копий карт IC: Поддерживает функцию группового уничтожения для копий карт IC — повышая безопасность путем обнаружения и блокировки клонированных или несанкционированных копий карт, что является критически важной функцией для приложений контроля доступа с высоким уровнем безопасности.

• Настройка чтения/записи секторов: Поддерживает пользовательские операции чтения и записи секторов — позволяя хранить данные, специфичные для приложения, непосредственно на картах, такие как права доступа пользователей, временные зоны или балансы электронных кошельков.

• Поддержка карт ID второго поколения: Считывает UID карт ID второго поколения (ISO14443 B) — что делает его подходящим для государственных, финансовых и корпоративных приложений идентификации, где требуется считывание национальных удостоверений личности.

• Три варианта интерфейса: Поддерживает Wiegand26/34 (отраслевой стандарт для панелей контроля доступа), UART (для встраиваемых систем) и USB (устройство ввода с клавиатуры для интеграции с ПК) — обеспечивая универсальное подключение к различным хост-платформам.

• Исключительная дальность считывания: Обеспечивает >8 см для карт ID и >5 см для карт IC — превосходя многие компактные двухчастотные считыватели и обеспечивая удобство использования без точного позиционирования карты.

• Компактная конструкция со встроенной антенной: Размеры всего 47 мм × 26 мм × 5 мм со встроенной антенной — легко вписывается в устройства с ограниченным пространством, такие как сканеры отпечатков пальцев, терминалы учета рабочего времени и компактные панели контроля доступа.

• Промышленная надежность: Рассчитан на работу в диапазоне температур от -20°C до 75°C — подходит для наружного контроля доступа, промышленных сред и развертывания в экстремальных климатических условиях, где потребительские считыватели выходят из строя.

Почему стоит выбрать этот модуль?

• Встроенные индикаторы и зуммер сокращают BOM и усилия по проектированию: Интегрированный двухцветный светодиод и зуммер переменного тока устраняют необходимость во внешних схемах индикации, драйверах и отдельных площадках на печатной плате. Это сокращает количество компонентов, упрощает компоновку печатной платы и снижает стоимость BOM — при этом обеспечивая немедленную визуальную и звуковую обратную связь при обнаружении карты, успешном считывании, ошибках и принятии решений о доступе. Системные интеграторы получают готовое к развертыванию решение без дополнительного аппаратного проектирования.

• Функция группового уничтожения копий карт IC для повышения безопасности: Клонированные карты IC представляют собой значительный риск безопасности в системах контроля доступа. Функция группового уничтожения JP-7941D3 обнаруживает и блокирует копии карт, предотвращая несанкционированный доступ с помощью клонированных учетных данных. Это критически важная функция для объектов, требующих более высокого уровня безопасности — правительственных зданий, финансовых учреждений и корпоративных кампусов — где стандартные считыватели, не способные обнаруживать копии карт, были бы уязвимостью.

• Настройка чтения/записи секторов позволяет создавать дополнительные приложения: Возможность выполнения операций чтения/записи на уровне секторов позволяет разработчикам хранить данные, специфичные для приложения, непосредственно на картах — такие как права доступа пользователей, ограничения по времени, балансы электронных кошельков или идентификаторы сотрудников. Это устраняет необходимость в отдельных базах данных или облачных запросах для базовой авторизации, обеспечивая автономную работу и снижая сложность системы для учета рабочего времени, оплаты в столовых и контроля доступа на парковку.

• Гибкие варианты напряжения и выбора интерфейса: Доступный в версиях на 5 В и 12 В, JP-7941D3 легко интегрируется в существующие схемы питания без необходимости преобразования напряжения. Интерфейсы Wiegand26/34, UART и USB обеспечивают бесшовную интеграцию с устаревшими панелями контроля доступа, встраиваемыми микроконтроллерами и системами на базе ПК — один модуль охватывает различные сценарии развертывания, упрощая управление запасами и сокращая номенклатуру компонентов.

• Широкий температурный диапазон и компактный форм-фактор: Благодаря работе в диапазоне температур от -20°C до 75°C и размерам 47 мм × 26 мм × 5 мм, JP-7941D3 разработан для самых требовательных сред и устройств с ограниченным пространством. Независимо от того, развернут ли он для наружного контроля доступа в условиях низких температур, на промышленных объектах с высокой температурой или в тонких сканерах отпечатков пальцев, этот модуль поддерживает стабильную производительность считывания и надежность — сокращая отказы в полевых условиях и продлевая срок службы продукта.
