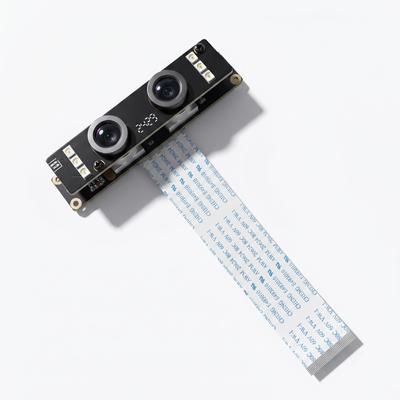

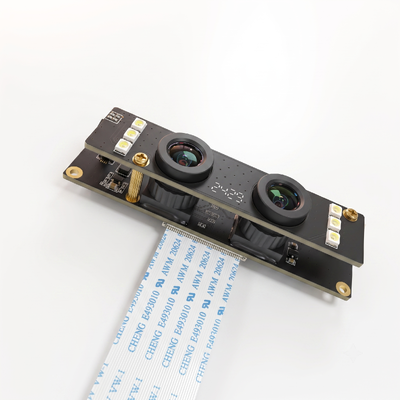

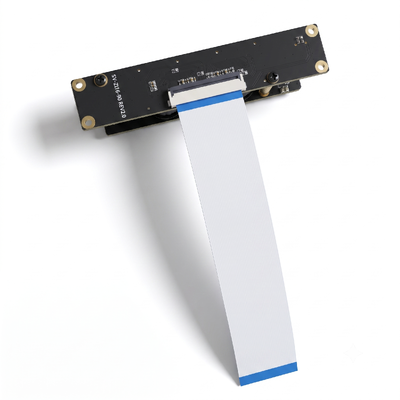

Модуль WDR-камеры с двумя объективами 2MP MIPI InterfaceJP-ZI16-90 REV2.0

Обзор продукции

ВМодуль WDR-камеры с двумя объективами 2MP MIPI Interface JP-ZI16-90 REV2.0представляет собой высокопроизводительное решение для получения изображений с двумя датчиками, оснащенное датчиками CMOS 1/2.9 "как для RGB, так и для IR-каналов, каждый из которых обеспечивает разрешение 1920 × 1080 при скорости 30 кадров в секунду.Проектировано с высококачественным стеклом + пластиковыми линзами (1G + 3P) и M12 * 0Этот модуль обеспечивает исключительное качество изображения как в видимом, так и в инфракрасном спектре.С широким динамическим диапазоном 105 дБ на канале RGB, с очень низким энергопотреблением (140 мВт RGB + 100 мВт IR) и широким диагональным полем зрения 92°, JP-ZI16-90 REV2.0 является идеальным решением для терминалов распознавания лиц,биометрические системы контроля доступа, и интеллектуальные приложения наблюдения, требующие высококачественного двуканального изображения с интеграцией интерфейса MIPI.

Ключевые преимущества

• Низкое энергопотребление: RGB канал потребляет всего 140mW ± 5% и IR канал 100mW ± 5% при 30fps среди наиболее энергоэффективных модулей с двумя датчиками, идеально подходящих для батарейных и теплочувствительных устройств.

• 105 дБ широкий динамический диапазон: РГБ-датчик обеспечивает 105 дБ WDR для четкого изображения в сценах с высокой контрастностью от яркого фонового освещения до тусклых интерьеров.

• Двухканальное 1080P @ 30fps: как RGB, так и IR датчики поддерживают разрешение 1920 × 1080 при полной скорости 30 кадров в секунду, обеспечивая плавное видео высокого качества для распознавания и мониторинга в режиме реального времени.

• Высококачественный ассортимент линз 1G+3P: Конструкция высокоточного стекла + пластиковых линз с TV-искажением < 1% и CRA < 12,6° ¢ обеспечивает четкое изображение с низким уровнем искажений как в видимом, так и в инфракрасном спектре.

• Специальное оптическое фильтрация: RGB канал с 650-нм IR-фильтром и IR канал с 850-нм узкодиапазонным фильтром, обеспечивающим оптимальный спектральный отклик для предполагаемого применения каждого датчика.

• Ультранизкая чувствительность к свету: оба датчика достигают ≤ 0,15Lux @ F2.0, захватывая полезные изображения в условиях очень слабой освещенности без инфракрасного освещения.

• Интерфейс MIPI: Стандартный 40-прицепный 0,5 мм разъем обеспечивает высокоскоростную передачу данных непосредственно к процессорам приложений идеально подходит для встроенных систем и интеграции SoC.

Почему выбрать этот модуль?

• Исключительная энергоэффективность для встроенных систем: При мощности всего 140 мВт для RGB и 100 мВт для инфракрасных каналов JP-ZI16-90 REV2.0 потребляет лишь часть мощности типичных модулей с двумя датчиками (часто более 300 мВт на канал).Эта конструкция с очень низким энергопотреблением имеет решающее значение для устройств, работающих на батареях, теплочувствительные корпуса, и приложения, где энергобюджеты сильно ограничены, что позволяет увеличить срок службы батареи и меньшие источники питания.

• Высокая оптическая производительность с линзами 1G+3P: стеклянная + пластиковая линза обеспечивает искажение телевизора ниже 1% и CRA ниже 12,6°, обеспечивая четкие, геометрически точные изображения с минимальным оптическим отклонением.Эта точность имеет важное значение для приложений распознавания лиц, где крошечные искажения изображения могут повлиять на точность соответствия.

• Сбалансированная двухканальная производительность: как RGB, так и IR датчики обеспечивают одинаковое разрешение (1920×1080), частоту кадров (30fps), поле зрения (H:84°/V:54°/D:92°), диафрагму (F2.5), и фокусное расстояние (3,1 мм).Эта симметрия обеспечивает постоянное качество изображения на обоих каналах упрощение обработки изображения и повышение надежности распознавания.

• Интерфейс MIPI для интеграции SoC по отраслевому стандарту: 40-прицепный 0,5 мм MIPI-коннектор позволяет напрямую подключаться к процессорам приложений без USB-хост-контроллеров, снижая стоимость BOM и упрощая дизайн встроенных систем.Это интерфейс для терминалов распознавания лиц, умные замки и интегрированные системы камер.

• Оптимизирован для биометрических приложений распознавания: Сочетание чувствительности к низкому свету (0,15 Лакса), WDR (105 дБ), двойного канала 30 кадров в секунду и точной оптики делает JP-ZI16-90 REV2.0 идеально подходит для распознавания лиц и биометрической аутентификации обеспечивая надежную производительность при различных условиях освещения, от темных интерьеров до ярких наружных входов.
