Материнская плата H0 Smart HMI

Обзор

Материнская плата H0 Smart HMI— это универсальная и экономичная платформа, предназначенная для приложений человеко-машинного интерфейса (HMI) в промышленной автоматизации, умном доме, медицинских устройствах и коммерческом оборудовании. Оснащенный четырехъядерным процессором Allwinner A40i Cortex-A7 с частотой до 1,2 ГГц и графическим процессором Mali-400MP2, поддерживающим OpenGL ES 2.0 и аппаратное декодирование видео 1080P, H0 обеспечивает надежную работу приложений с графическим интерфейсом. Особенности платытри интерфейса дисплея— LVDS (двухканальный, до 1080P), HDMI 1.4 (до 1080P) и MIPI-DSI — обеспечивают гибкое подключение панели для различных конструкций HMI. Комплексный ввод-вывод включает в себя7 последовательных портов(1 ТТЛ/RS-485 + 6 ТТЛ/RS-232),9 портов USB 2.0(2 внешних + 7 внутренних),5 × GPIO, I2C и Ethernet 10/100M. H0 также оснащен двойным выходом усилителя 8 Ом мощностью 6 Вт, 4-контактным разъемом для гарнитуры CTIA, дифференциальным микрофонным входом и возможностью работы в широком диапазоне температур от -20°C до 70°C. Благодаря поддержке Android 7.1, открытому API SDK и большинству последовательных портов в линейке HMI H0 является идеальной основой для разработки пользовательского HMI.

Ключевые преимущества

• Гибкость интерфейса тройного дисплея: LVDS, HDMI 1.4 и MIPI-DSI поддерживают широкий спектр панелей отображения — от экономичных промышленных экранов до HDMI-мониторов потребительского уровня — адаптируются к различным требованиям проекта без изменения конструкции оборудования.

• Лучшее в отрасли последовательное соединение: 7 настраиваемых последовательных портов (1 TTL/RS-485 + 6 TTL/RS-232) обеспечивают исключительные возможности подключения устаревшего промышленного оборудования, датчиков, сканеров штрих-кодов и контроллеров — больше, чем любая другая плата в этом классе.

• Встроенный аудиоусилитель: Двойной усилитель 8 Ом, 6 Вт напрямую управляет динамиками — внешняя плата усилителя не требуется для голосовых подсказок, уведомлений о тревогах или звуковой обратной связи в приложениях HMI.

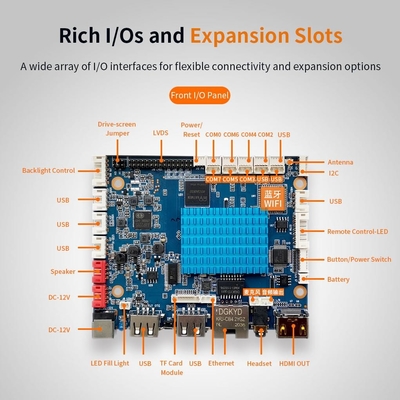

• Гибкий ввод-вывод и расширение: 9 портов USB (2 внешних + 7 внутренних), 5 портов GPIO, I2C для емкостного сенсорного управления и управления подсветкой — все возможности подключения, необходимые для комплексных решений HMI.

• Надежность в широком диапазоне температур: Диапазон рабочих температур от -20°C до 70°C обеспечивает стабильную работу в промышленных условиях, в уличных киосках и в холодовых цепях.

• Оптимизированная по стоимости платформа Android: Android 7.1 с открытым API SDK обеспечивает быструю разработку приложений, сохраняя при этом конкурентоспособные затраты на спецификацию — идеальное решение для массового развертывания HMI.

Почему стоит выбрать эту доску?

• Большинство последовательных портов в линейке HMI: Благодаря 7 настраиваемым последовательным портам H0 подключается к большему количеству промышленных периферийных устройств, чем конкурирующие платы, что идеально подходит для приложений, требующих подключения нескольких устройств, таких как сканеры штрих-кода, принтеры, ПЛК и датчики.

• Три интерфейса дисплея, одна плата: LVDS для промышленных панелей, HDMI для потребительских дисплеев и MIPI-DSI для гибких соединений FPC — выберите технологию отображения, которая соответствует вашему дизайну, без ущерба для совместимости с платой.

• Полное аудио решение: Усилитель 8 Ом, 6 Вт + разъем для гарнитуры CTIA + дифференциальный вход микрофона — управление выходом динамика, связью гарнитуры и входом микрофона с помощью одной платы.

• Готовность к промышленному использованию, экономичность: Рабочий диапазон от -20°C до 70°C и надежный ввод-вывод делают H0 подходящим для требовательных сред, а платформа A40i обеспечивает конкурентоспособность затрат для крупномасштабных проектов HMI.

• Открыт для индивидуальной разработки: Android 7.1 с открытым API SDK обеспечивает быструю разработку приложений, настройку пользовательского интерфейса и интеграцию с существующими системами — быстрее выводите свой продукт HMI на рынок.

• Доставка и упаковка





  Элемент	Подробности
  Упаковка	Антистатический пакет + пенопласт + промышленная коробка
  минимальный заказ	1 шт. (заказ образца), 100+ для оптовых цен.
  Время выполнения	3–5 рабочих дней для образцов; 15–20 рабочих дней для оптовых заказов
  Перевозки	DHL, FedEx, UPS или по морю (выбор клиента)
