Материнская плата H3 Smart HMI

Обзор

Материнская плата H3 Smart HMIповышает производительность человеко-машинного интерфейса благодаря четырехъядерному процессору Rockchip RK3288 Cortex-A17, работающему на частоте 1,8 ГГц, обеспечивая значительно более быстрый отклик приложений и более плавные переходы пользовательского интерфейса, чем платы HMI начального уровня. Графический процессор Mali-T764 поддерживает OpenGL ES 1.1/2.0/3.1 и обеспечиваетАппаратное декодирование видео 4K— обеспечение потрясающего качества изображения Ultra-HD для приложений HMI премиум-класса. Особенности платытри интерфейса дисплея(LVDS до 1080P, HDMI 2.0 до 4K и MIPI-DSI), двойной выход усилителя 8 Ом, 6 Вт, 4-контактное гнездо для гарнитуры CTIA, дифференциальный микрофонный вход и 4 последовательных порта TTL/RS-232. Благодаря 9 портам USB (2 внешних + 7 внутренних), 5 портам GPIO, I2C, 10/100M Ethernet, широкому входному напряжению и поддержке Android от 5.1 до 8.1, H3 обеспечивает производительность и гибкость, необходимые для передовых приложений HMI в промышленной автоматизации, медицинских устройствах, умной розничной торговле и коммерческом оборудовании.

Ключевые преимущества

• Дисплей 4K для HMI премиум-класса: Выход HDMI 2.0 с поддержкой разрешения 4K обеспечивает потрясающие интерфейсы Ultra-HD — идеальное решение для дисплеев медицинских изображений, высококлассных промышленных панелей управления и розничных киосков премиум-класса, где качество изображения имеет большое значение.

• Мощность процессора 1,8 ГГц: Тактовая частота RK3288 1,8 ГГц обеспечивает заметно более быструю реакцию пользовательского интерфейса и производительность приложений, чем платы HMI начального уровня — более плавную анимацию, более быстрые переходы между экранами и лучшую многозадачность.

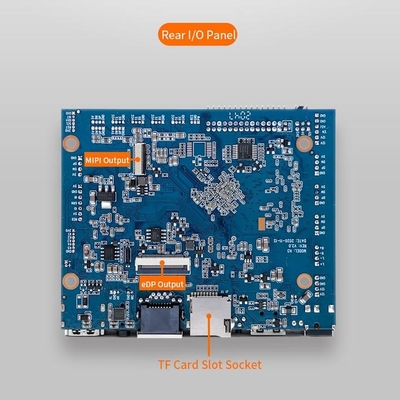

• Гибкость интерфейса тройного дисплея: LVDS, HDMI 2.0 и MIPI-DSI поддерживают широкий спектр дисплеев — от экономичных промышленных экранов до потребительских мониторов 4K — адаптируются к различным требованиям проекта без изменения конструкции оборудования.

• Встроенный аудиоусилитель: Двойной усилитель 8 Ом, 6 Вт напрямую управляет динамиками — внешняя плата усилителя не требуется для голосовых подсказок, уведомлений о тревогах или звуковой обратной связи в приложениях HMI.

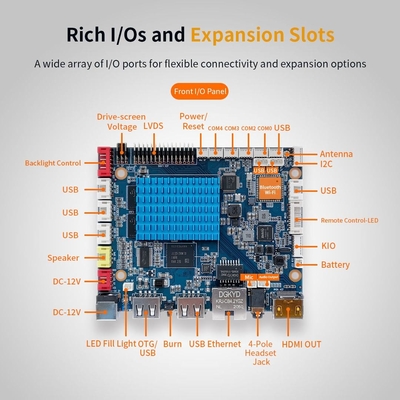

• Гибкий ввод-вывод и расширение: 9 портов USB (2 внешних + 7 внутренних), 4 последовательных порта, 5 портов GPIO, I2C для емкостного сенсорного управления и управления подсветкой — все возможности подключения, необходимые для комплексных решений HMI.

• Гибкость использования нескольких ОС: поддерживает Android 5.1, 6.0, 7.1 и 8.1 — выберите версию, которая лучше всего соответствует требованиям вашего приложения и потребностям в тестировании/сертификации.

Почему стоит выбрать эту доску?

• Визуализация 4K для HMI премиум-класса: Поддержка дисплея 4K отличает H3 от стандартных плат HMI 1080P — она обеспечивает потрясающие интерфейсы Ultra-HD для медицинских дисплеев, панелей управления и промышленных панелей высокого класса, где четкость изображения имеет решающее значение.

• Заметно более плавный пользовательский интерфейс: При частоте 1,8 ГГц RK3288 обеспечивает значительно более быструю реакцию пользовательского интерфейса, чем платформы HMI начального уровня — более плавную анимацию, мгновенный отклик на прикосновение и лучший пользовательский опыт в целом.

• Широкая поддержка версий Android: H3 предлагает самую широкую гибкость версий ОС в линейке HMI — от Android 5.1 до 8.1 — позволяет удовлетворить требования совместимости устаревших приложений или подготовиться к будущему с помощью более новых версий.

• Полная экосистема дисплея: LVDS для промышленных панелей, HDMI 2.0 для мониторов 4K и MIPI-DSI для гибких подключений FPC — выберите технологию отображения, которая соответствует вашему дизайну, без замены платы.

• Открыт для индивидуальной разработки: Open API SDK с поддержкой Android обеспечивает быструю разработку приложений, настройку пользовательского интерфейса и интеграцию с существующими системами — быстрее выводите свой продукт HMI на рынок.

• Доставка и упаковка





  Элемент	Подробности
  Упаковка	Антистатический пакет + пенопласт + промышленная коробка
  минимальный заказ	1 шт. (заказ образца), 100+ для оптовых цен.
  Время выполнения	3–5 рабочих дней для образцов; 15–20 рабочих дней для оптовых заказов
  Перевозки	DHL, FedEx, UPS или по морю (выбор клиента)
